FMC400 系列 插入式电磁流量计



产品介绍

FMC400 插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流量仪表。它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难，费用大等缺点，进行优化，根据尼库拉磁 (NIKURADS) 原理，通过测量流体的平均流速，从而获得流体的体积流量。 特别是采用带压开孔、带压安装技术后，插入式电磁流量计可在不停水的情况下安装，也可在铸铁管道，水泥管道上安装。 插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。



产品特点

• 具有正 / 反双向流量测量功能
• 提供传感器多段非线性修正和传感器零点修正以及自动校零过程
• 全中文（英文）友好界面，操作简洁明了
• 多级密码管理，多种极限报警参数设置功能
• 具备转换器本机自检功能

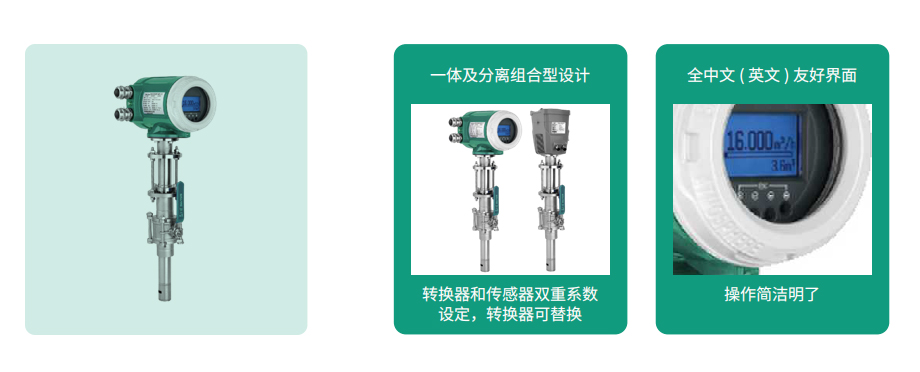

• 采用一体及分离组合型设计，转换器和传感器双重系数设定，使转换器具有可替换性
• 多种输出接口可供选择：有源或无源频率输出和累计脉冲输出，4~20mA 输出，触点输出



传感器结构

传感器主要由检测探头，安装法兰和接线盒 ( 对分体式安装 ) 等组成。 传感器外形为一带安装法兰的圆柱体，柱腔内装有用于激励电磁的励磁线圈，导磁线圈，导磁铁芯的两个与流体接触的电极。
